 オプションパーツの選定(ポンプ吐出口~ガン)

適正圧力

適正圧力とは、ノズルの性能を満たす最適な噴霧圧力のこと。
散布時における手元圧力(ノズル部分)を示します。

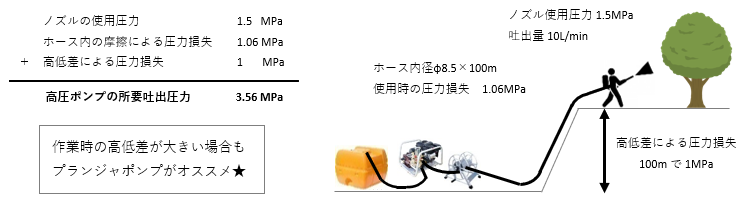

①ホースによる圧力損失
 長いホースを使用して散布する場合は特に、水とホースとの間に摩擦による抵抗が生じ圧力が低下するため、注意が必要です。

②ポンプと散布者の高低差による圧力変動
 10m変化するごとに、圧力は0.1MPa増減するため、注意が必要です。

・CPG2040とセーフティガン1-07の接続例

①高圧ホース1/2金具付(MAX 21MPa)を選択
②セーフティガン1を使用する場合、1/2→3/8に落とすため金具R側は異径ソケットを、金具C側はアダプタ(雌シート)を接続

・D501Nとセーフティガン1の接続例(高圧洗浄機 SME70-23)

・D501Nとパール噴口Ⅱ型の接続例(セット動噴 SME-D501N)

・CPX80Hとパール噴口Ⅱ型の接続例

 ※ポンプ吐出口にストップバルブ無

・ML60Hとパール噴口Ⅱ型の接続例

 ※ポンプ吐出口にストップバルブ有

オプションパーツはこちら https://chuowakayama.co.jp/option/

ホースは種類が多岐にわたります。ホース径、長さ、金具の有無・材質など詳細をお伝えください!
